Od X-Perta do ciepła, czyli jak rura jednorodna radzi sobie we wszystkich rodzajach zastosowań ogrzewania podłogowego

Informacje

Firma Roth systematycznie poszerza wachlarz swoich produktów oferowanych na polskim rynku. Początkowo kojarzona głównie z polietylenowymi zbiornikami na olej opałowy, dziś obecna również wśród czołowych dostawców rur z tworzyw sztucznych.

Nowością w programie sprzedaży firmy Roth jest znana już co prawda szerokiej gamie odbiorców sztandarowa rura X-Pert S5+, ale nie znana z wysokich wyników w zakresie oferowanych średnic. Jako rura grzewcza, dziś, dzięki rozpiętości swoich wymiarów, doskonale realizuje się na wielu powierzchniach instalacji ogrzewania podłogowego od mieszkalnych budynków jedno- i wielorodzinnych, po bardzo wymagające obiekty, jak hale przemysłowe, podłogi elastyczne w halach sportowych i zewnętrzne powierzchnie na murawach piłkarskich.

roth_artykul_fot1Fot. 1 Rura X-Pert S5+

Polietylen PE-RT rury Roth X-Pert S5+

X-Pert S5+ prezentuje 5-cio warstwową rurę z polietylenu, produkowaną z pierwotnego surowca, dedykowaną do instalacji niskotemperaturowych, tj. ogrzewania odłogowego.  Jej cechą charakterystyczną są dwa czerwone pasy na całej jej długości. Rurę bazową X-Perta stanowi warstwa z polietylenu PERT pokryta powłoką antydyfuzyjną. Powłoka ta jest utworzona z alkoholu etylowinylowego (EVOH), który uniemożliwia przenikanie tlenu przez ścianki rury. Od zewnętrz rurę otacza warstwa ochronna również z PERT. Między kolejnymi płaszczyznami rury znajduje się spoiwo, dodatkowo wzmacniające jej konstrukcję. Swoje wyjątkowe właściwości rura Roth X-Pert S5+ zawdzięcza technologii produkcji – metodzie koekstruzji, polegającej na jednoczesnym wytwarzaniu wszystkich warstw rury. Znak „+” w nazwie rury podkreśla dodatkową wyróżniającą się cechę produktu – dodatkowe zabezpieczenie przed promieniami UV, mającym wpływ na starzenie się rury i trwałość.

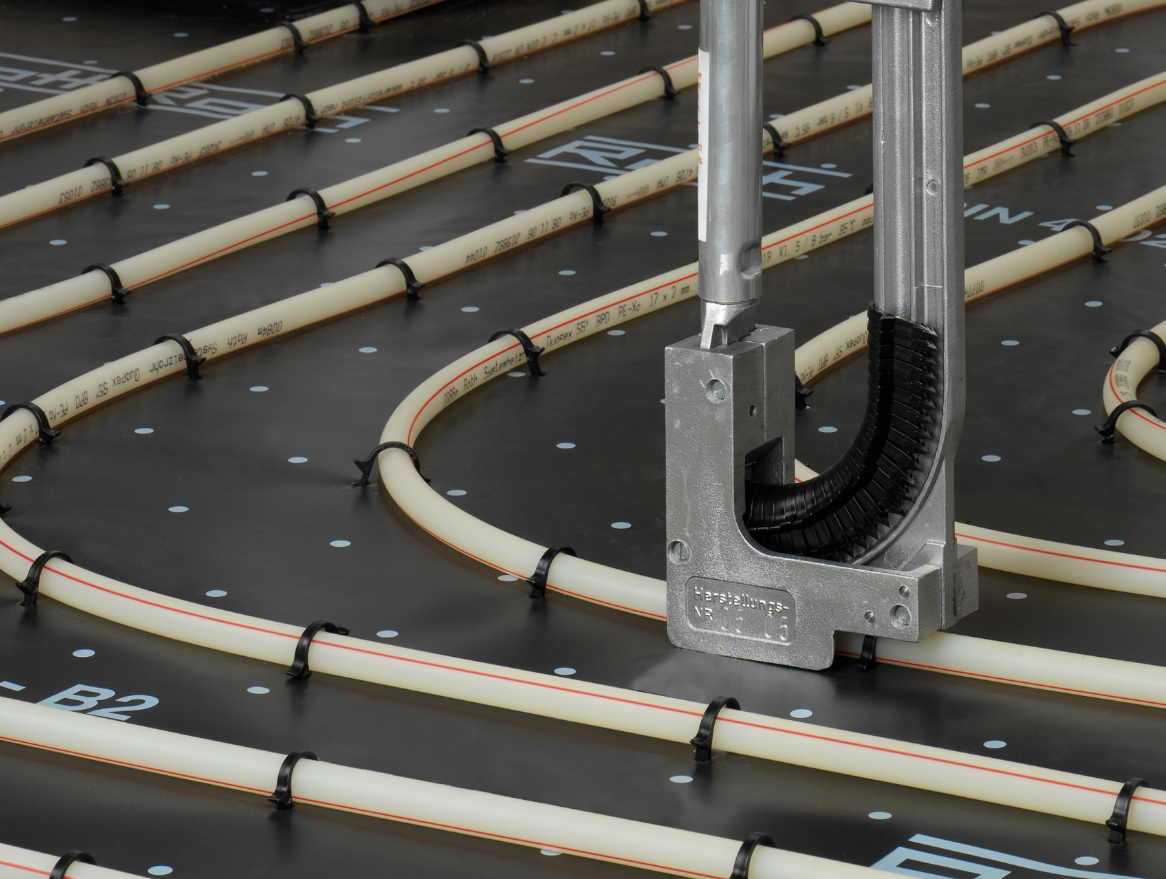

roth_artykul_fot2Fot. 2 Mocowanie rury X-Pert S5+ Tackerem

Dzięki swojej budowie Rura Roth X-Pert S5+:

  • jest odporna i stabilna podczas transportu i na budowie ze względu na ochronę warstwy EVOH przed uszkodzeniami (warstwa znajduje się w środku rury);
  • jest wyjątkowo wytrzymała na działanie szkodliwych czynników np. środków chemicznych;
  • posiada niezwykłą plastyczność i odporność na deformację nawet przy punktowym obciążeniu;
  • jest bardzo trwała i pozbawiona ryzyka tworzenia się pęknięć naprężeniowych na jej powierzchni;
  • dopuszcza maksymalną temperaturę pracy 900 C i maksymalne ciśnienie 6 bar.

Średnice do różnych zastosowań

Zakres średnic opisywanej rury jest szeroki i w zależności od rozmiaru, rura może pochwalić się wykorzystaniem w wielu rodzajach ogrzewania podłogowego.

Możemy wybrać spośród następujących średnic:

14 x 2 mm; 16 x 2 mm; 17 x 2 mm; 20 x 2 mm; 25 x 2,5 mm; 32 x 3 mm.

W instalacjach ogrzewania podłogowego budowanych w obiektach mieszkalnych, stosuje się rury X-Pert SS+ w zakresie 14, 16, 17 i 20 mm, układane na warstwie izolacji cieplnej z systemowych płyt styropianowych EPS 100. Rury grzejne mocuje się do warstwy izolacji termicznej za pomocą wbijanych w nią spinek U-kształtnych narzędziem Tacker – stąd nazwa systemu – ogrzewanie podłogowe w zabudowie mokrej Tacker.

Powstałe z tych rur wężownice zalewane są następnie warstwą jastrychu.

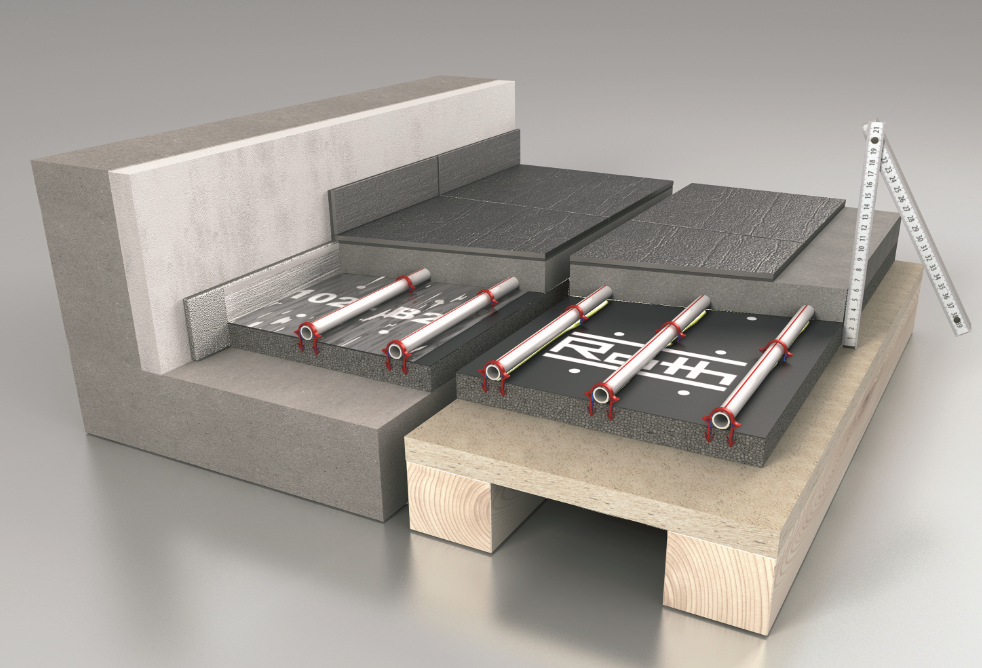

roth_artykul_fot3Fot. 3 Konstrukcja ogrzewania podłogowego w zabudowie mokrej Tacker

Do wyboru mamy zatem kilka średnic, ale na wyróżnienie zasługuje najmniejsza z nich, czyli 14 mm. Niestandardowa jak na ogrzewania podłogowe średnica ze względu na ograniczenie w możliwości prowadzenia długości pętli (max do 80 m) i tym samym ograniczenia wydajności ogrzewania, „porzuca” swoją wadę, osiągając bardzo dobre wyniki w specjalnie przygotowanym systemie o nazwie Quick-Energy Tacker (QE). Pomysł na konstrukcję systemu, poza 5-cio warstwową rurą Roth X-Pert S5+ 14 mm i systemową płytą izolacyjną EPS 100 25 mm, opiera się na mieszance specjalnego jastrychu anhydrytowego Roth QE. Bowiem ostatnia warstwa konstrukcji ogrzewania, czyli jastrych Roth QE, to przemyślana mieszanka o parametrach zgodnych z obowiązującymi normami.

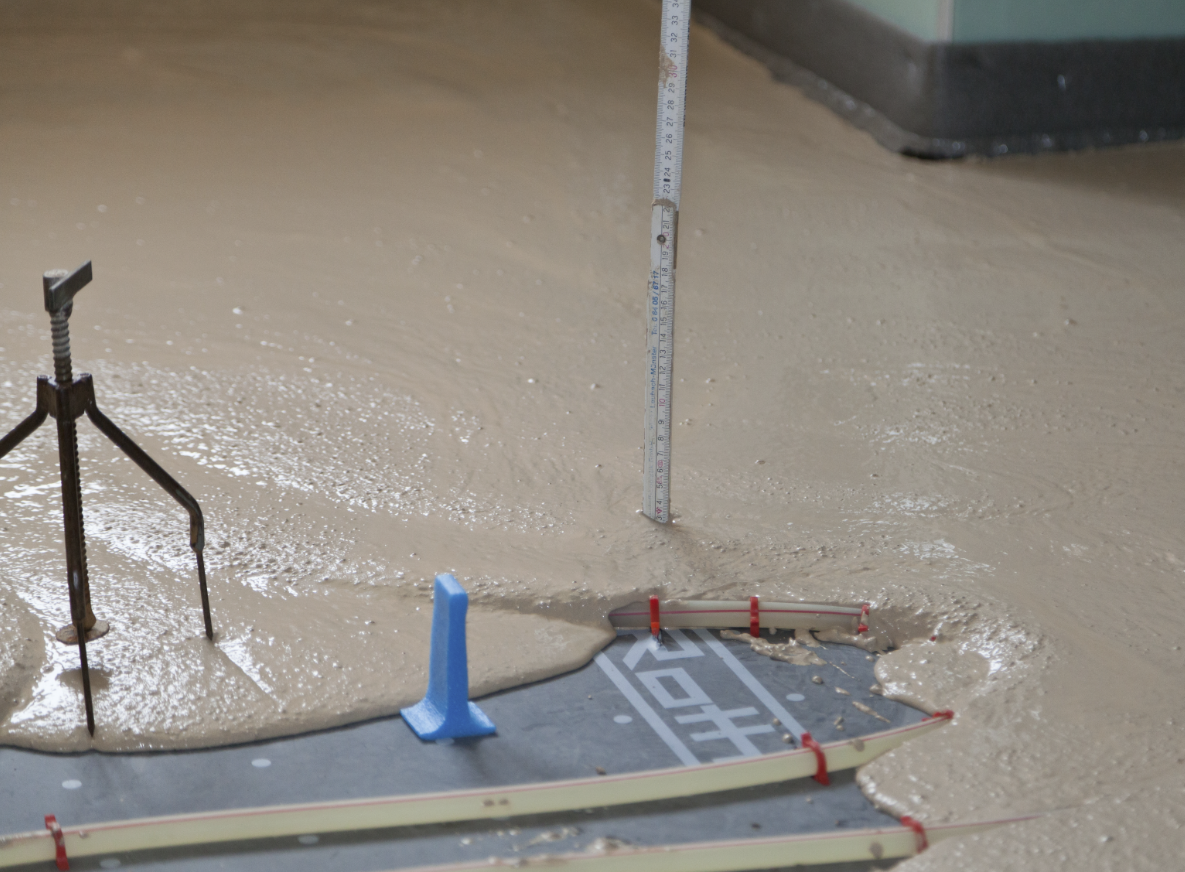

roth_artykul_fot4Fot. 4 Wylewanie jastrychu w systemie QE

Jednolita i zwarta struktura masy bez pustek powietrznych pozwala na zastosowanie niewielkiej ilości jastrychu nad rurą, tj. min 20 mm. To zapewnia pomieszczeniu szybkie oddawanie ciepła. Bezwładność termiczna jest tutaj naprawdę mała, ponieważ temperatura 32°C jest możliwa do osiągnięcia w ca. 1 h. Dla porównania systemy ogrzewania podłogowego z tradycyjnym jastrychem cementowym osiągają wartość wspomnianej temperatury dopiero po ca. 4 h!  Niewielka grubość zastosowanego jastrychu i zarazem nieznaczny ciężar całości konstrukcji powodują, że system Roth QE jest możliwy do zastosowania przede wszystkim w budynkach po renowacji na istniejących posadzkach, również stropach drewnianych, o ile są równe i posiadają zdolność nośną.

Rurze X-Pert S5+ nie straszne duże obiekty

Budynki przemysłowe, bo o takich mowa, należą do obiektów bardzo wymagających. Podstawowe problemy, z jakimi musimy się zmierzyć, to przenoszone obciążenia oraz znaczna powierzchnia użytkowa ogrzewania. Zastosowana tutaj płyta izolacyjna w porównaniu do budynków mieszkalnych, jest twardsza, czyli posiada większą gęstość, a tym samym może przenosić większe obciążenia w warstwie wyrównawczej. Jak poradzić sobie z wielkościami pól grzewczych? I tu stosowane są średnice rur 20, 25, a nawet 32 mm, które pozwalają na ułożenie dłuższych pętli, sięgających nawet do 200 m. Dla porównania standardowe małe średnice rur możliwe są do ułożenia w następujących długościach: do 80 m dla rury 14 mm, do 90 m dla rury 16 mm, do 100 m dla rury 17 mm. Sposób mocowania rur nie jest realizowany poprzez tzw. spinkę U-kształtną, tylko ze względu na obecność zbrojenia, ułożona rura ma na nim podparcie, a dodatkowo jest jeszcze mocowana zaciskami.

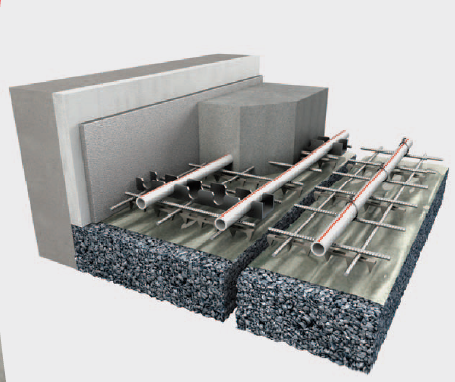

roth_artykul_fot5Fot. 5 Konstrukcja ogrzewania przemysłowego

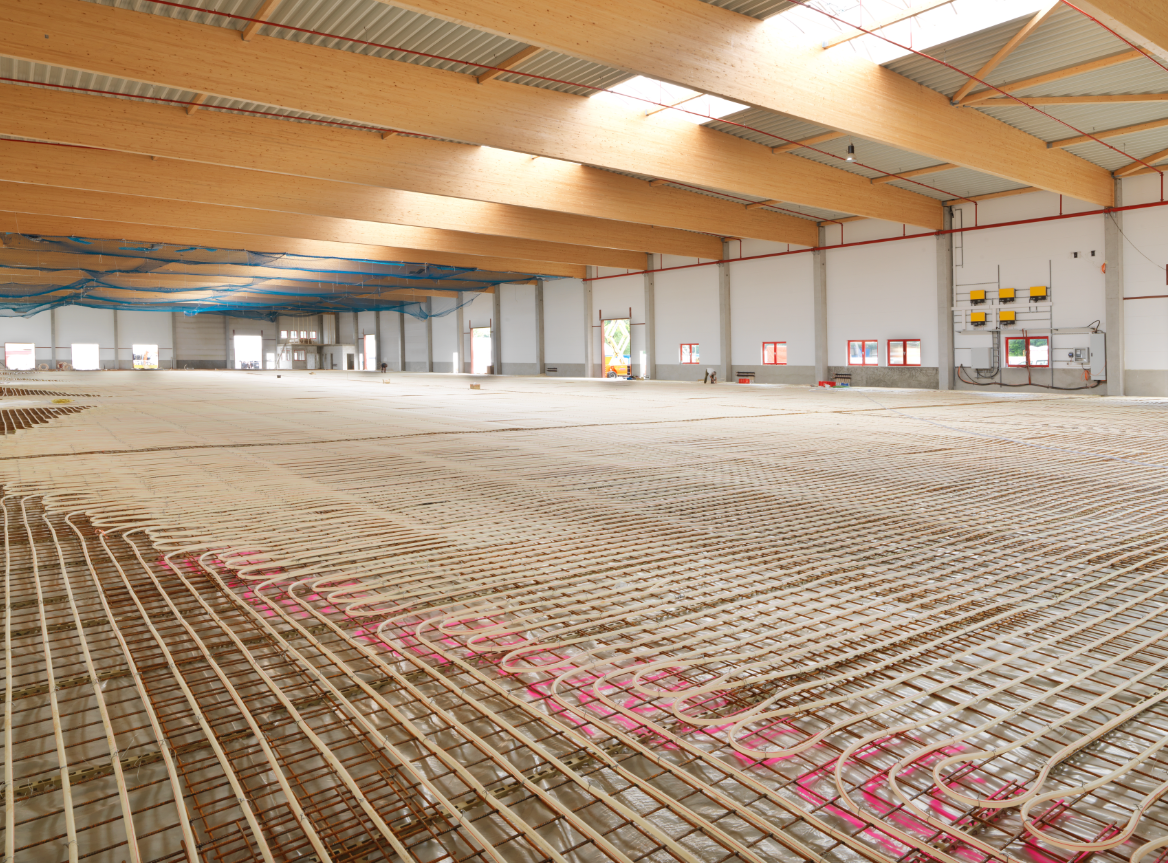

roth_artykul_fot6Fot. 6 Pętle w ogrzewaniu przemysłowym

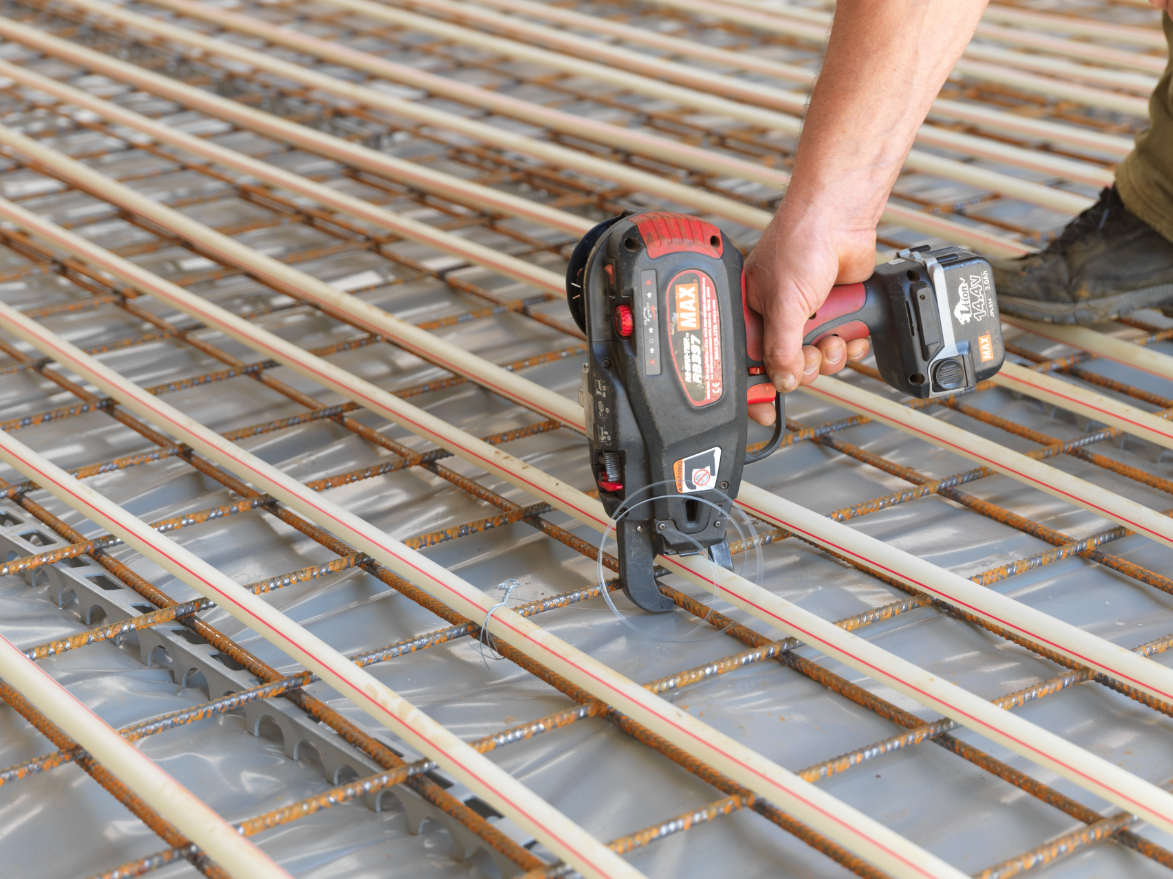

roth_artykul_fot7Fot. 7 Mocowanie rury do zbrojenia w ogrzewaniu przemysłowym

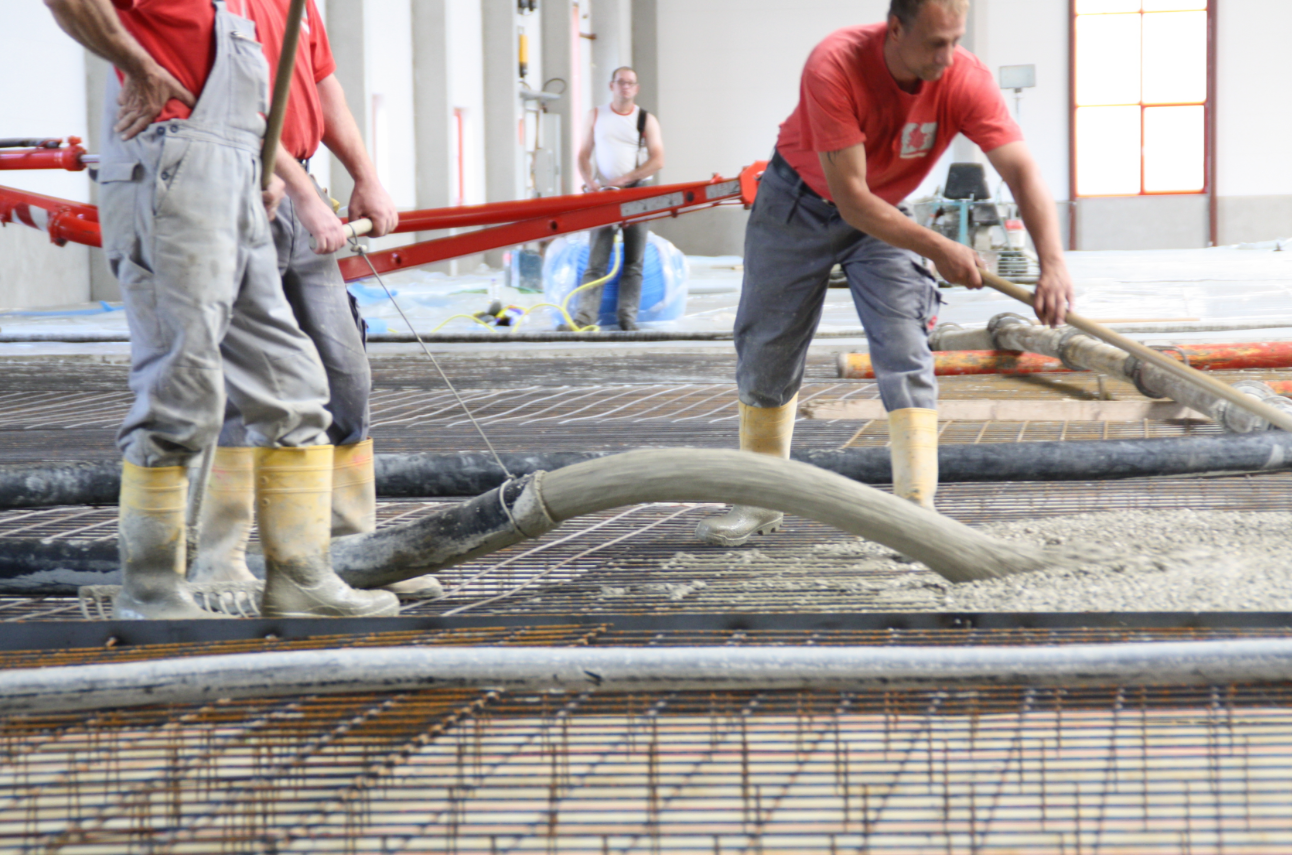

roth_artykul_fot8Fot. 8 Wylewanie jastrychu na kostrukcji ogrzewania przemysłowego

Jakość Roth X-Pert S5+

Jak każdy produkt firmy Roth, rura X-Pert S5+ jest pod stałym nadzorem europejskich instytutów badawczych, w tym niemieckiego DIN Certco oraz IMA Dresden na zgodność z obowiązująca normą PN-EN ISO 22391-2:2010 Systemy przewodów rurowych z tworzyw sztucznych do instalacji wody ciepłej i zimnej — Polietylen o podwyższonej odporności termicznej (PE-RT) — Część 2: Rury, co gwarantuje jej niezmiennie wysoką jakość.

Dodatkowo firma Roth świadczy usługi 10-letneiej gwarancji na wady wynikłe z procesu produkcyjnego wraz z ubezpieczeniem na kwotę € 5.000.000.

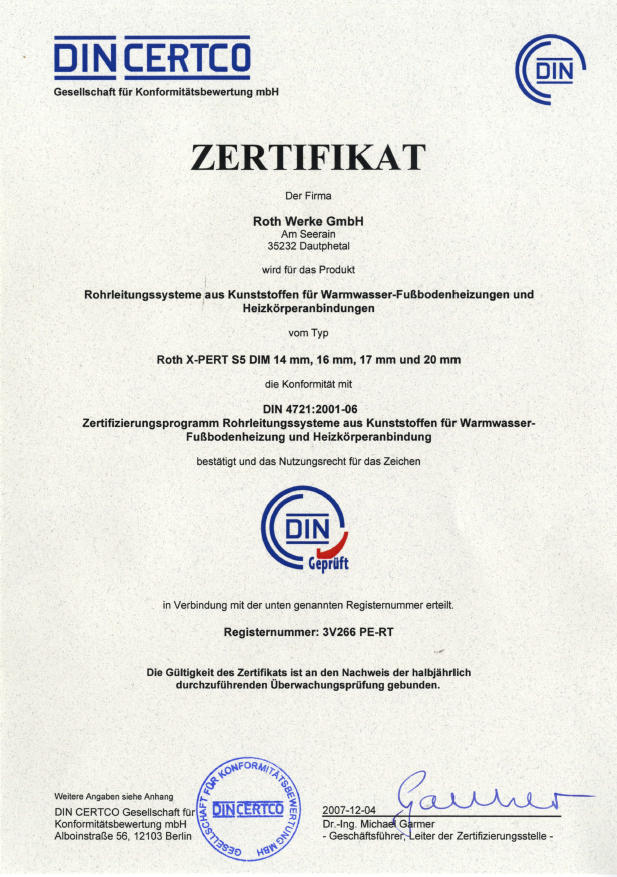

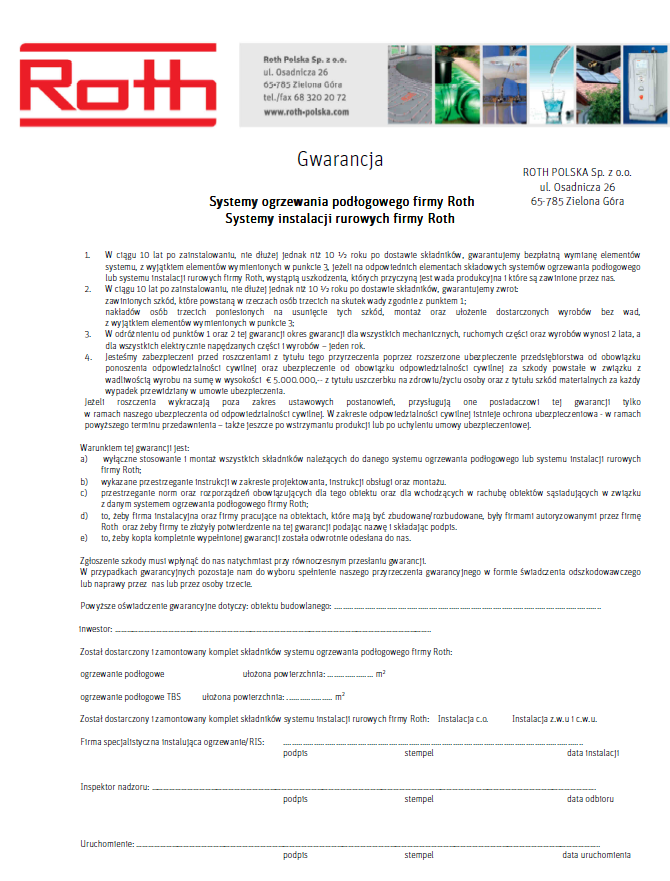

roth_artykul_fot9roth_artykul_fot10Fot. 9 Certyfikaty i gwarancja z ubezpieczeniem

Regulacja ogrzewania podłogowego

Niedawno firma Roth wzbogaciła rynek o nową linię termostatów do instalacji ogrzewania płaszczyznowego – urządzenia Basicline. Świeża propozycja termostatów uzupełnia inny, bardziej ekskluzywny asortyment termostatów, czyli radiowych białych i czarnych modeli Touchline.

Roth Basicline, to urządzenia w tzw. jakości ekonomicznej. Ekonomia w tym wydaniu polega na standardowym sposobie zasilania w energię (230 V), jak również w sposobie komunikacji (przewodowo) w porównaniu do urządzeń Touchline (zasilanie na baterię lub 230 V i komunikacja radiowa). Urządzenia Roth Basicline prezentują nowoczesny design, który został sprowadzony do sylwetki „slim” o grubości 16 mm. Użytkownik może wybrać spośród dwóch modeli urządzeń Roth Basicline – termostatu pokojowego Roth Basicline oraz programowalnego zegarowego termostatu tygodniowego Roth Basicline Touch.

Oba termostaty stanowią elektroniczne urządzenia zapewniające precyzyjną regulację i kontrolę temperatury systemu ogrzewania płaszczyznowego, choć wersja zegarowa z wyświetlaczem umożliwia sterowanie temperaturą w pomieszczeniu zgodnie z ustawionymi wcześniej programami czasowymi, w tym z funkcją Urlop i Party oraz automatyczne uruchomienie funkcji obniżenia temperatury, jeśli jest to wymagane.

Dodatkowo termostat jest wyposażony w system PWM, który przy dużej bezwładności ogrzewania podłogowego gwarantuje nam precyzyjne utrzymanie stałej temperatury i brak przegrzania pomieszczenia. System PWM kontroluje bowiem długość czasu pracy oraz częstotliwość otwarcia i zamknięcia zastosowanych siłowników w odniesieniu do przyrostu temperatury w pomieszczeniu. Uzupełnieniem urządzeń sterujących jest moduł przyłączeniowy Basicline, który pozwala na proste przyłączenie max 6 termostatów i aż 16 siłowników w jeden układ.

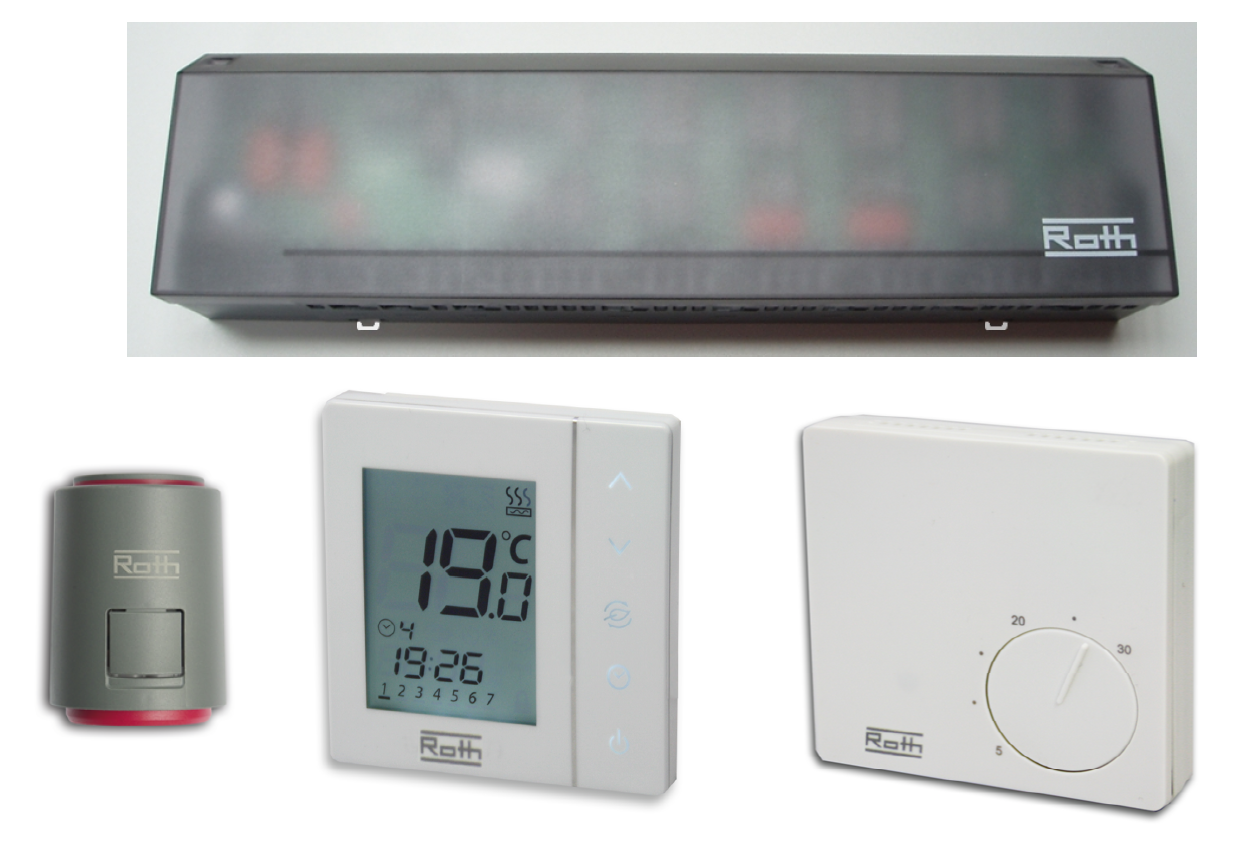

roth_artykul_fot11Fot. 10 System regulacji Basicline

Z myślą o czasach zaawansowanych technologicznie, propozycja termostatu może być tylko jedna –  system radiowej regulacji Touchline. Nowe standardy jakości proponowanych urządzeń nie polegają tylko na „lepszym” wyglądzie, tutaj należy zaproponować coś więcej. Poprzez funkcję interfejsu LAN w jednostce komunikacyjnej Touchline (module przyłączeniowym), urządzenia Touchline  zrobiły krok na miarę dzisiejszych oczekiwań i umożliwiają zdalne sterowanie systemem radiowej regulacji ogrzewania podłogowego poprzez aplikację na komputer oraz smartphone, zarówno w systemach operacyjnych android, jak również iOS.

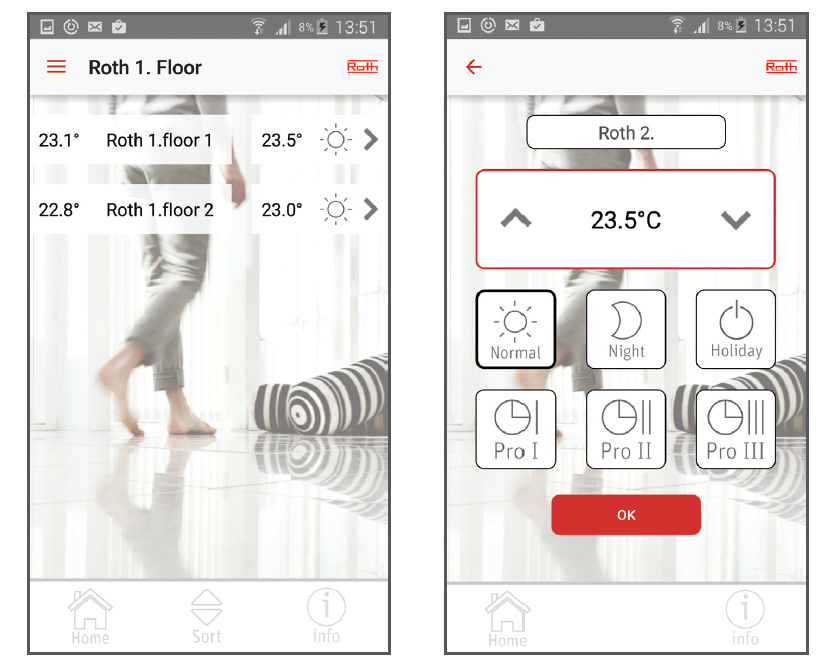

roth_artykul_fot13Fot. 11 Aplikacja zdalnego sterowania Touchline

Dostęp do systemu sterowania Roth Touchline uzyskujemy po zalogowaniu się do serwera portalu za pośrednictwem routera. Po uruchomieniu stosownej aplikacji na telefonie możemy już odczytać aktualne temperatury pomieszczeń, ustawić żądane wartości oraz sprawdzić lub zmienić tryb pracy każdego pojedynczego termostatu. Najnowsza wersja aplikacji dostępna będzie niebawem za darmo w kilku językach, w tym również w języku polskim na www.roth-polska.com.

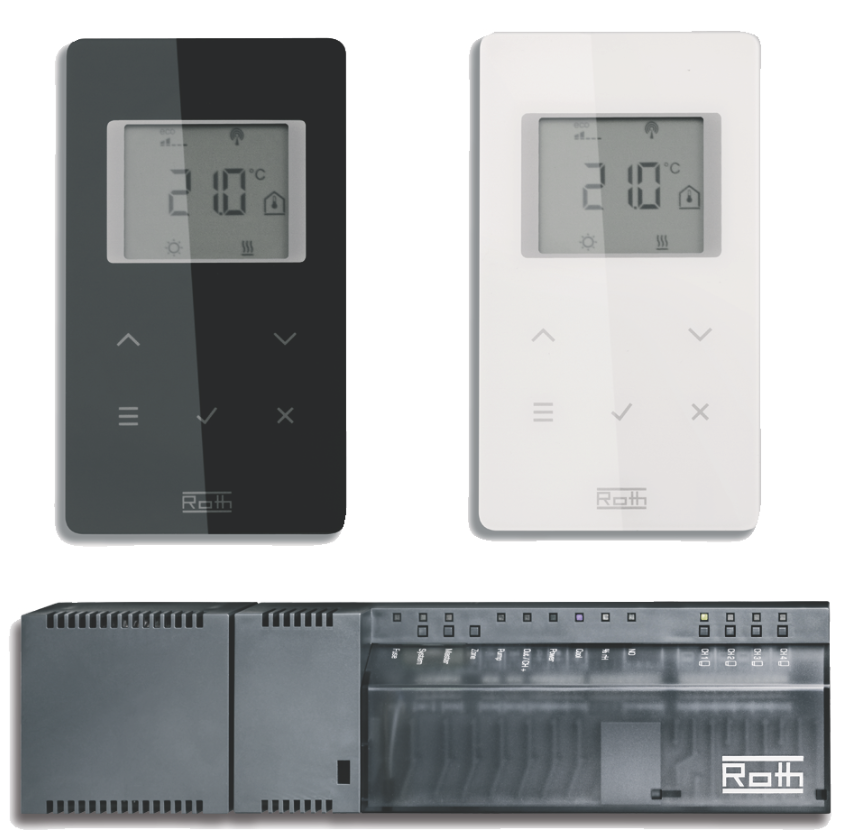

roth_artykul_fot14Fot. 12 System regulacji radiowej Touchline

Prawidłowo funkcjonująca instalacja ogrzewania podłogowego jest gwarancją wieloletniej efektywnej pracy układu i daje wymierne efekty pod względem ekonomicznym.

Więcej o produktach Roth na www.roth-polska.com

Justyna Pytkowska
Roth Polska Sp. z o.o.
